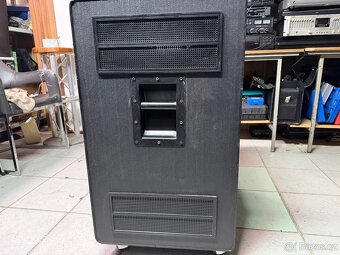

“Leslie” Elka Elkatone 700

Plně funkční


Elkatone 700 je vybaven 2pásmovým rotačním reproduktorovým systémem s vestavěným tranzistorovým zesilovačem a dozvukem.

Výhybka odděluje frekvence do dvou rozsahů:
První jde do vysokofrekvenčního kompresorového měniče a horny, která se otáčí proti směru hodinových ručiček.
Druhý je reprodukován 320mm basovým reproduktorem a rozptylován rotujícím bubnem v normálním směru.

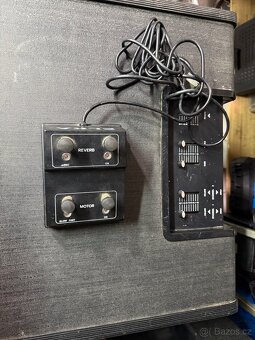

Elkatone 700 je vybaven nožním spínačem se čtyřmi přepínači, každý s kontrolkou.

Dozvuk Zapnuto/Vypnuto

Dozvuk Dlouhý/Krátký

Rotor Zapnuto/Vypnuto

Rotor Pomalu/Rychle
Přepínání pomalu/rychle je také možné vložením příslušného registru u modelů řady Elka X-605, X-705 a Concorde pomocí kabelu, který je k dispozici na vyžádání. Elkatone 700 má dva vstupní kanály s posuvnými potenciometry pro Hlasitost 1, Hlasitost 2, Hlavní hlasitost, Basy, Výšky a Dozvuk.

Technické specifikace:
Výstupní výkon 100 wattů RMS s ochranou proti zátěži a zpožděným zapnutím.

Výkonný basový reproduktor 320 mm (1/4") (RCF).
Výškový reproduktor s 52mm kmitací cívkou.

Vstupní citlivost od 30 mV do 10 Vpp.
Vstupní impedance: 10 kΩ.

Rozměry: Šířka 620 mm, Hloubka 490 mm, Výška 620 mm

Hmotnost: 62 kg (147 lbs)

Dva samostatné vstupy s lineárními potenciometry.

Samostatné ovládání basů a výšek lineárními potenciometry.

Ovládání úrovně dozvuku.

Vypínač s ochranou.
